Přepnutí modemu K3765 pro routery

• Citace

Nový příspěvek od mac0112 » 12 čer 2011 18:11

Modem K3765 od výrobce Huawei lze přepnout do tzv. čistého módu pouhého USB modemu. Přepnutí modemu způsobí deaktivaci flash paměti, která je určená pro emulaci CDROM. Pro routery, které přímo nepodporují tento model K3765, tak bude možnost přímého přístupu a vytvořit si tak univerzálního PPPClienta. Pro majitele Mikrotiku lze takto připojit 3G modem už od verze 3.30.Postup je výhradně vyzkoušen a uplatněn na fw verze 11.126.03.09.00.B418.

Pokud vlastníte modem K3765 s fw 11.126.03.06.00.B418 nebo 11.126.03.07.00.B418 doporučuji nahrát poslední funkční fw 11.126.03.09.00.B418. Jsou v něm odstraněny chyby zamrzávání či mnohačetné rozpady spojení. Nový firmware lze nahrát z verze 11.126.03.06.00.B418 nebo z 11.126.03.07.00.B418 .

Pozor: Na tomto místě musím upozornit, že existují fw 11.126.13.00.00.B418 a 1.130.03.00.00, které jsou sice určené pro K3765, ale jsou určeny pro modem s jiným vnitřním HW!

Postup:
a)Předpokladem je, že modem v počítači je řádně nainstalován a zprovozněn z CDROMu samotného modemu.V počítači je tím pádem nainstalován "modem" přístupný přes sériový port a ovládací sw pro připojení k internetu.
b)Ovládací sw deaktivujeme (vypneme) a přes váš oblíbený komunikační terminál např. Hyperterminal,Teraterm či putty se připojíme k sériovému portu modemu K3765 třeba s rychlostí 460800 Bd.
c) Ihned jak se okno terminálu otevře, napíšeme příkaz ATE a tím si zapneme echo modemu abychom viděli co píšeme.V zápětí zadáme příkaz ATI a pokud je vše v pořádku modem odpoví takto:
Manufacturer: huawei
Model: K3765
Revision: 11.126.03.09.00
IMEI: 354747047270488
+GCAP: +CGSM,+DS,+ES

OK

d) Nyní přečteme registr u2diag a údaj si pro jistotu poznamenáme.V mém případě u všech modemu byl stejný 32833.
zadáme tedy příkaz at^u2diag=?
modem odpoví hodnotou,která je v registru u2diag.Pokud je modem nový či přeflashovaný měl by odpovědět takto:
^U2DIAG:The current value is:
32833
c)Pro zmíněnou deaktivaci CDROMu (dashboardu) zadáme příkaz at^u2diag=0 změnou hodnoty registru u2diag na nulu.

to je vše a od této chvíle se bude váš modem tvářit jako čístý 3G modem.V počítači stačí mít pouze PPP klienta z Windows a nepotřebujete žádný přídavný sw. V mém případě jsem mohl takto zprovoznit 3G internet v XP aniž bych musel instalovat SW z modemu,který potřeboval DOTNET 3 a který mi v mém počítači podstatně snižuje výkon.

Modem se dá vrátit do původního stavu tím, že vrátíme původní údaj z registru u2diag zápisem at^u2diag=původní číslo (v mém případě 32833)


Pro zasvěcené pár příkazů jak nastavit modem aby se choval jak potřebujeme při výběru sítě.
AT^SYSCFG=mode, order, band, roaming, domain
Mode:
2=Automatic search
13=2G only
14=3G ONLY
16=No change
Order:
0=Automatic search
1=2G first, then 3G
2=3G first, then 2G
3=No change
Band:
80=GSM DCS systems
100=Extended GSM 900
200=Primary GSM 900
200000=GSM PCS
400000=WCDMA IMT 2000
3FFFFFFF=Any band
40000000=No change of band
Roaming:
0=Not supported
1=Roaming is supported
2=No change
Domain:
0=CS_ONLY
1=PS_ONLY
2=CS_PS
3=ANY
4=No change

Příklad:
AT^SYSCFG=13,1,3FFFFFFF,2,4 přepnutí jen GPRS
AT^SYSCFG=14,2,3FFFFFFF,2,4 přepnutí jen do 3G


Odkazy na stažení:
Záloha software od Vodafone CZ, který je umístěn na K3765 v "dashboard" ke stažení zde.
Poslední funkční firmware 11.126.03.09.00.B418 ke stažení zde.
Poslední USB drivery pro K3765 a E1750 ke stažení zde.
Starší USB drivery, které jsou distribuovány Vodafonem či T-Mobilem pro K3765 a E1750. Rozdíl mezi K3765 a E1750 je především v RF části, K3765 má navíc pásmo 1900Mhz, E1750 je pouze na 2100Mhz. USB rozhraní je stejné. Ke stažení zde.

Naposledy upravil(a) mac0112 dne 13 čer 2011 19:57, celkem upraveno 6 x.

Re: Přepnutí modemu K3765 pro routery

• Citace

Nový příspěvek od jirkab » 12 čer 2011 21:52

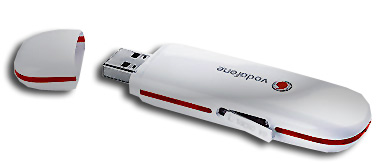

Výborný popis (především AT příkazů), díky. Zítra dám odkaz na "hlavní stranu". Dovolil jsem si do příspěvku přidat obrázek. Tak doufám, že je správný .
